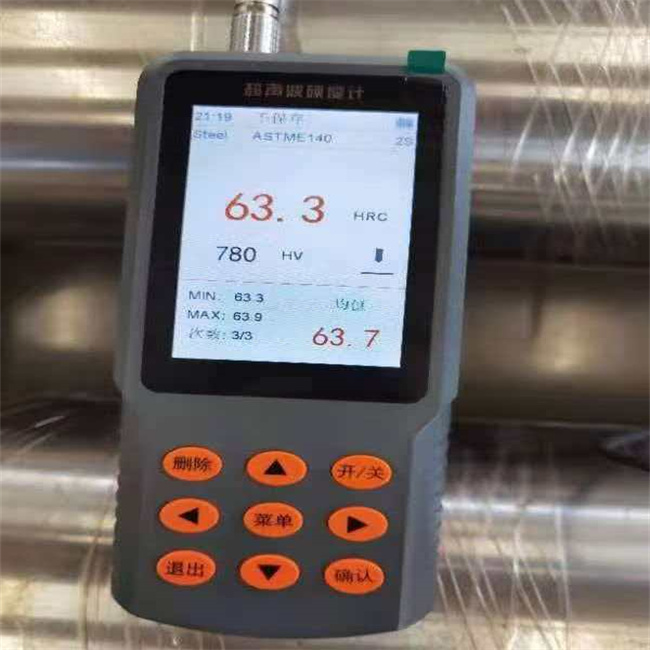

SDRB300超声波硬度计
一、功能特点
? 主测试参数：维氏HV
可转换参数：洛氏HRC、HRA、HRB，布氏HBW等
? 体积小，重量轻，便于携带。易于实现在线测量，可用于现场测量和大型工件的测量。包括难于达到的地方，如齿侧或齿轮根部。
? 执行标准: DIN 50159-1-2008；ASTM-A1038-2005；JB/T 9377-2010；JJF-1436-2013。
? 测量精度高——可达±4%HV，±4%HB，±1.5HR。
? 测试压痕小——需用高倍显微镜观察，对工件损伤小
? 测量速度快——可在1秒内输出测试结果。
? 大屏幕显示——直接显示当前测量值，累计测量值，大值，小值，平均值及单位转换值。
? 校正简单——可在仪器内存储5组一点校准数据，1组默认数据，5组多点校准数据。
? 可存储50组测量数据和10个校准数据组。
? 针对弹性模量不同材料选用一点校准，方便快捷。
? 针对无明确换算表和未知材料，可任意选择硬度制进行多点校准，消除转换表带来的系统误差。
? 多点校准模式下可自定义任意硬度制
? 可外接蓝牙打印机打印测量数据（可选）或者连接电脑终端导出测量数据。
二、技术参数
? 测试范围：HV50～1599，HRC20～76，HB85～550。
? 测试方向：支持360°测量，只要使压头与被测面成90°±3°夹角，就可以进行测量。
? 电池规格: 3.6V，3000mAh锂电池。
? 续航时间：10小时。
三、探头参数
探头类型 | 1kgf手动探头 | 2kgf手动探头 | 3kgf手动探头 | 5kgf手动探头 | 10kgf手动探头 |
配置 | 选配 | 标配 | 选配 | 选配 | 选配 |
真实试验力 | 10N | 20N | 30N | 50N | 98N |
直径 | 22mm | 22mm | 22mm | 22mm | 22mm |
长度 | 150mm | 150mm | 150mm | 150mm | 150mm |
谐振棒直径 | 2.4mm | 2.4mm | 2.4mm | 2.4mm | 2.4mm |
测量面粗糙度 | Ra<3.2μm | Ra<5μm | Ra<5μm | Ra<10μm | Ra<15μm |
工件小重量 | 0.3kg | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
工件小厚度 | 2mm | 2mm | 2mm | 2mm | 2mm |
探头应用场合 | 离子渗氮冲模、模壳、夹具、薄壁件、轴承、齿侧及管道内壁 | 离子渗氮冲模、模壳、夹具、薄壁件、轴承、齿侧及管道内壁 | 离子渗氮冲模、模壳、夹具、薄壁件、轴承、齿侧及管道内壁 | 测量凹槽、齿侧及齿根 | 小型锻件、铸造材料、焊缝检查、热影响区，对粗糙度要求低 |
四、测量精度
型号 | SDRB300 |
量程范围： | HV50-1599, HRC20-68, HB85-650, HRB41-100, HRA61-85.6, HS34.2-97.3, MPa255-2180 |
测量精度 | ±4%HB，±1.5HR，HV请参考下方表格 |
允许相对误差 | 标准块的硬度硬度计的允许相对误差%HV10HV5HV2HV1<250HV4444250HV-500HV4444>500HV-800HV4455>800HV4466 |
五、应用
? 法兰盘边缘和齿轮根部冲压件、工模、薄板、表面硬化的齿和齿轮槽，锥度部分的硬度测量
? 轴和薄壁管道、容器的硬度测量
? 车轮、涡轮转子的硬度测量
? 钻头的刀口硬度测量
? 焊接部位的硬度测量
? 测量一定孔径深度深孔，弧度较大的凹痕凸痕，不规则平面
? 覆盖工业生产的绝大部分黑色金属，有色金属及其合金的硬度测量
